EFact

Installation et montage

Toutes les versions sont livrées pré-câblées avec câble H07RN-F 3G1,5 mm² lg. 0,4 m mini.

Installation au sol :

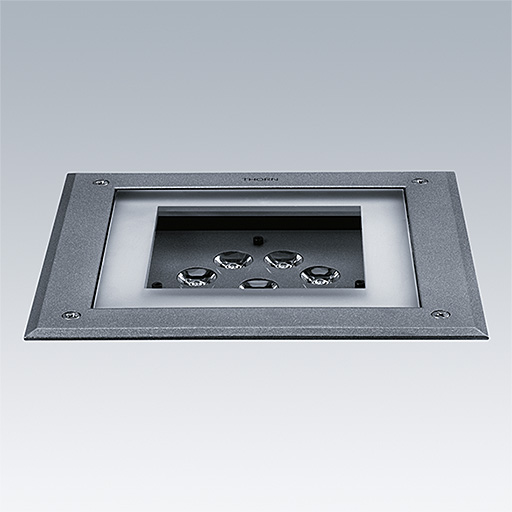

Le luminaire est livré complet avec le corps, le pot d’encastrement, la collerette et le verre de fermeture.
Pour les applications extérieures, un drainage de 30 cm ou système de drainage équivalent est nécessaire sous le pot d'encastrement pour assurer l’évacuation de l’eau. Il peut être installé dans le bitume à condition que la température maxi du bitume soit d’environ 80°C.
Les luminaires doivent fonctionner ouverts durant 45 minutes afin d’évacuer l’humidité ambiante.
En accord avec la norme EN60598-2-13 la charge statique maximum admissible est de 1000 kg.
Résistance au fil incandescent : 750°C.

Installation au plafond :
Toutes les versions EFact avec un cadre en aluminium peuvent être installées au plafond à l’aide de kits MCE (à commander séparément).

Installation dans un mur :
Seules les versions EFact 0 et EFact 00 peuvent être installées dans un mur.
Pour la version RGB (EFact 2 uniquement), les LED sont pilotées par un contrôleur DMX (non fourni).

Pour faciliter l’installation, le câblage peut être effectué par des connecteurs IP68 (codes 96257910, 96260809 et 96272068).
Pour le passage en coupure, utiliser les boîtiers de dérivation IP67 (codes 96257909 ou 96257908).
Film holographique : ouvrir la fermeture et insérer le film holographique sous le verre, de manière à ce que le côté lisse du film soit en contact avec le verre. Faire tourner le film pour obtenir l’effet lumineux souhaité avant le serrage définitif de la collerette.

Prescription

Gamme d’encastrés de sol IP67 conforme à la norme EN60598-2-13 concernant les températures de contact. Disponible en 2 modèles (carré ou rond), 4 tailles (00, 0, 1, 2), 3 fermetures (sablé, semi-sablé, dôme avec fenêtres) et 2 finitions de cadre (acier inoxydable ou aluminium peint gris clair). Choix entre 3 couleurs de LED monochromatiques (blanc chaud, blanc neutre, bleu) ou dynamique RGB. Choix entre plusieurs distributions (intensive 7°, semi-extensive 24°, asymétrique avec source HID) et filtres holographiques en accessoires pour créer des effets lumineux avec les LED en fonction des projets. Inclinaison réglable pour les versions LED avec fermeture semi-sablée. Alimentation intégrée et précâblâge de série avec résinage interne afin d'optimiser l'étanchéïté dans le temps. Livré complet avec pot d'encastrement.
