Le défi

La confiance se construit sur la cohérence et l’excellence au fil du temps. Ayant besoin de remplacer le système d’éclairage analogique de son stade pour se conformer aux nouvelles normes d’éclairage de diffusion de la German Bundesliga (DFL), le club de football professionnel Borussia Dortmund a de nouveau fait appel à son partenaire de confiance, le spécialiste de l’éclairage sportif Thorn, membre de Zumtobel Group.

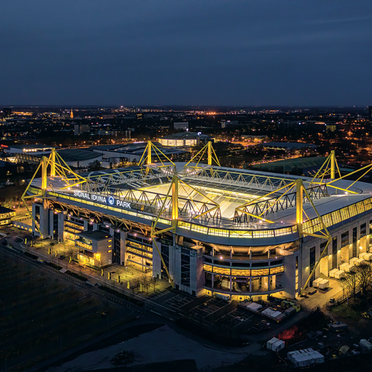

Régulièrement rempli avec plus de 81 000 amateurs de sport, l’emblématique SIGNAL IDUNA PARK est le plus grand stade de football en Allemagne et l'un des plus reconnus. Étant donné que le stade fait partie des sites sélectionnés pour l’EURO 2024, les nouveaux projecteurs devaient également être conformes aux exigences d’éclairage stipulées par l’UEFA. Par ailleurs, le club souhaitait investir dans un système d'éclairage à LED à l’épreuve du temps, qui permettrait de réaliser des économies d’énergie, qui serait facile à gérer et qui offrirait la possibilité d’ajouter d’autres effets lumineux par la suite. Christian Hockenjos, directeur de l’organisation du Borussia Dortmund, a expliqué cette décision de la manière suivante :

« Nos anciens projecteurs n’auraient pas été conformes à la nouvelle réglementation qui exige 1600 lux. Nous n’avions pas cela. Cela voulait dire que nous devions de toute façon investir pour moderniser notre système, nous avons donc décidé de faire le bon choix en passant à la technologie LED. »

La solution d’éclairage

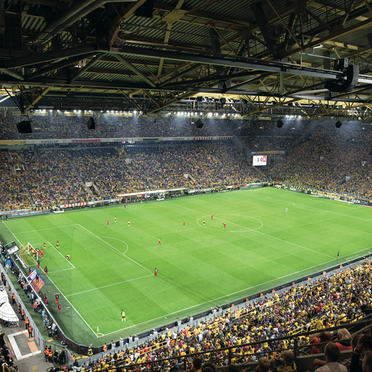

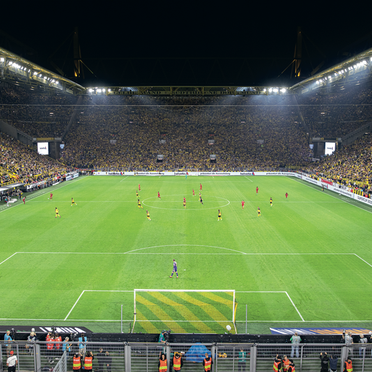

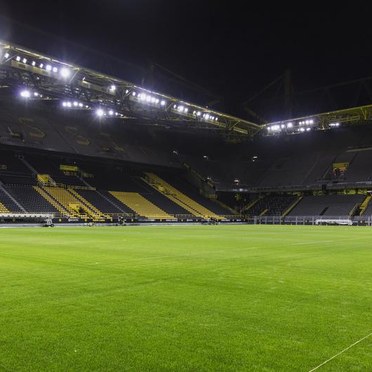

En gardant à l'esprit les paramètres du projet, Thorn a présenté une solution d’éclairage sur mesure, comprenant 252 projecteurs Altis ultra puissants. Installés à la place de l’éclairage existant sous le toit du stade, ils fournissent un éclairement de 2100 lux pour les caméras, bien supérieur aux 1600 lux demandés par la DFL. De plus, la nouvelle installation satisfait également l’éclairement vertical de 1500 lux spécifié par l’UEFA pour les stades Élite de niveau A.

La version trois briques du luminaire LED s’est avérée convenir parfaitement au projet. Hautement modulable et flexible dans ses options de conception, il permet de configurer facilement le niveau d’éclairement et la distribution lumineuse pour un large éventail de sites sportifs de toutes tailles et de toutes formes. Plus important encore pour les grandes infrastructures, Altis fournit un excellent éclairage sans scintillement, avec un indice TLCI (television lighting consistency index) > 80, idéal pour les télédiffusions en HD et les images en super-ralenti. Stefan Thiel, directeur de développement de l’activité du Zumtobel Group, résume sa performance télévisuelle comme suit :

« Les nouveaux projecteurs LED dotés d’une technologie d’éclairage moderne offrent une meilleure qualité d’éclairage. Leur magnifique rendu des couleurs ainsi que leur fonctionnement sans scintillement sont particulièrement nécessaires pour les télédiffusions en HD des super-ralentis. »

L’ensemble est commandé par un système de contrôle basé sur IP, auquel chacun des 252 projecteurs est connecté via l’interface DMX de leur driver respectif. Cela permet de contrôler l’intégralité de l’installation d’éclairage en temps réel,

de façon simple et flexible, avec une gradation progressive mais aussi avec un interrupteur on/off.

Le système peut être facilement étendu pour convenir à des scénarios d’éclairage dynamique de divers évènements. Cela peut être une option pour l’avenir, comme l’ajoute M. Hockenjos :



« Nous avons investi dans de nouveaux projecteurs, pas dans un spectacle de lumière. Nous voulons des projecteurs pour les matchs de football, et non pour un spectacle laser surdimensionné en plein après-midi. Jusqu’à présent, nous avons loué un système de technologie laser pour les évènements, ce qui coûte cher. Notre nouveau système LED nous donne les bases nécessaires pour avoir notre propre technologie laser installée à l’avenir. »

Le résultat

La direction du BVB Borussia Dortmund a choisi de faire appel au service clé en main de Zumtobel Group pour l’intégralité du projet. Par conséquent, le club pouvait être certain que toutes les tâches du projet, de la planification jusqu’à l’installation et la mise en service, seraient réalisées efficacement dans les temps, et de manière rentable.

La nouvelle installation des projecteurs Altis à haute performance fournie par Thorn a apporté un nouveau souffle à l’un des plus grands stades de football à l’atmosphère des plus électrisantes ; le SIGNAL IDUNA PARK. Elle offre un tout nouveau niveau de d’éclairage. Facile à contrôler en temps réel, le système évolutif offre la possibilité de personnaliser encore plus l’éclairage par la suite. Par-dessus tout, il satisfait facilement aux exigences d’éclairage pour la diffusion de la German Bundesliga (DFL) et de l’UEFA pour l’EURO 2024. Christian Hockenjos ajoute :

« Avec ces nouveaux projecteurs très modernes, nous avons investi de manière durable dans l’équipement technique de base du stade. Avec 2100 lux en direction des caméras, nous excédons largement les exigences minimales de la DFL et nous satisfaisons déjà les exigences de l’UEFA pour l’EURO 2024.

Pour Thorn, le projet du SIGNAL IDUNA PARK a offert l’opportunité de démontrer une fois de plus sa fiabilité en tant que partenaire de confiance, ainsi que sa capacité unique de concevoir et développer des installations d’éclairage sur mesure pour les stades. Parmi les autres stades de football de renom pour lesquels il a récemment fourni des solutions, on compte notamment l’Open Arena du FSV Mainz 05, en Allemagne.

REGARDER LA VIDÉO
